Центральные процессоры классической компоновки имели один кристалл в середине подложки, это выработало у производителей систем охлаждения определённые традиции. С появлением чиплетов в процессорах AMD источники максимального тепловыделения сместились в сторону. Этой проблеме уделяет внимание известный энтузиаст Der8auer.
Информация сайта - «scanpin.ru»
После длительного молчания по поводу собственных разработок немецкий энтузиаст Роман Хартунг (Roman Hartung) анонсировал специальные наборы креплений Ryzen 3000 OC Bracket Mounts, которые призваны улучшить условия отвода тепла при разгоне 7-нм процессоров AMD семейства Matisse с использованием систем жидкостного охлаждения. Идея проста — центральную часть основания водоблока необходимо сместить относительно процессорного разъёма так, чтобы она гарантировано накрывала наиболее горячую часть крышки теплораспределителя. «Оптимальное положение центра» у процессоров семейства Matisse, по словам автора разработки, может смещаться на величину до девяти миллиметров относительно геометрического центра симметрии процессорного разъёма.
Информация сайта - «scanpin.ru»

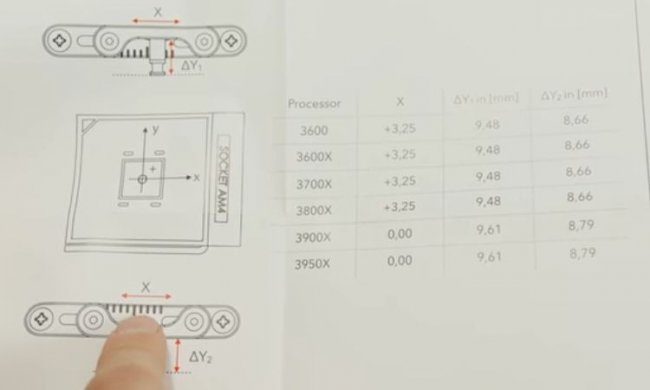

Проблема решается двумя способами. Der8auer создал набор креплений для необслуживаемых систем жидкостного охлаждения, которые обычно объединяют помпу в одном корпусе с водоблоком. У таких систем нередко основание водоблока имеет круглую форму, оно не прикрывает полностью самые горячие чиплеты под крышкой 7-нм процессора AMD Ryzen. Энтузиаст разработал реечные механизмы, которые позволяют смещать водоблок на процессоре в довольно широких пределах. Инструкция поясняет, какое нужно выставить смещение для конкретной модели процессора. Штатную крепёжную рамку вокруг процессорного разъёма придётся демонтировать, а вот укрепляющую пластину с оборотной стороны печатной платы можно оставить.
Информация сайта - «scanpin.ru»

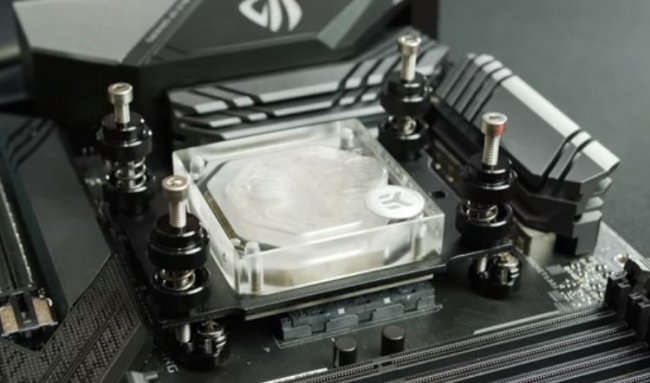

Второй комплект ориентирован на водоблоки, входящие в состав более производительных систем охлаждения. Принцип регулировки в данном случае основан на использовании поворотных секторов, закреплённых на винтах в штатных отверстиях материнской платы вокруг процессорного разъёма. В каждом из четырёх секторов сделаны по три отверстия, их взаимное положение и определяет смещение «альтернативных» точек крепления водоблока.
Информация сайта - «scanpin.ru»

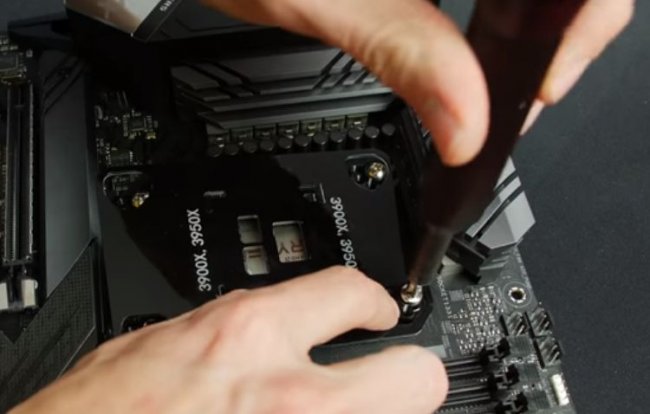

Для подбора правильного положения секторов производитель прилагает в комплекте специальные шаблоны, учитывающие компоновку различных процессоров AMD. Единственная проблема, которая может возникнуть при монтаже системы — это слишком глубокое погружение крепёжных шпилек в отверстия поворотных секторов. Концы шпилек при этом упираются в печатную плату и могут её повредить при чрезмерном усилии, приложенном при закручивании шпилек. Готовых рецептов «защиты от дурака» в этом случае не предусмотрено, Der8auer лишь предлагает использовать разного рода индикационные прокладки из бумаги, которые должны свободно вытаскиваться из-под конца шпильки после завершения монтажа.
Создатель этих замысловатых приспособлений утверждает, что за счёт такого смещения водоблока в предельных режимах работы процессора можно добиться снижения его температуры на пять или даже десять градусов Цельсия. В аннотации на виртуальной витрине интернет-магазина, где продаются эти комплекты креплений, упоминаются семь градусов Цельсия. Стоимость каждого варианта креплений достигает 29,90 евро. Для любителей разгона, которые борются за каждый выигранный градус, такая сумма вполне подъёмна.
